| seri |
Compact
|
|
|---|---|---|
| ürün adı |

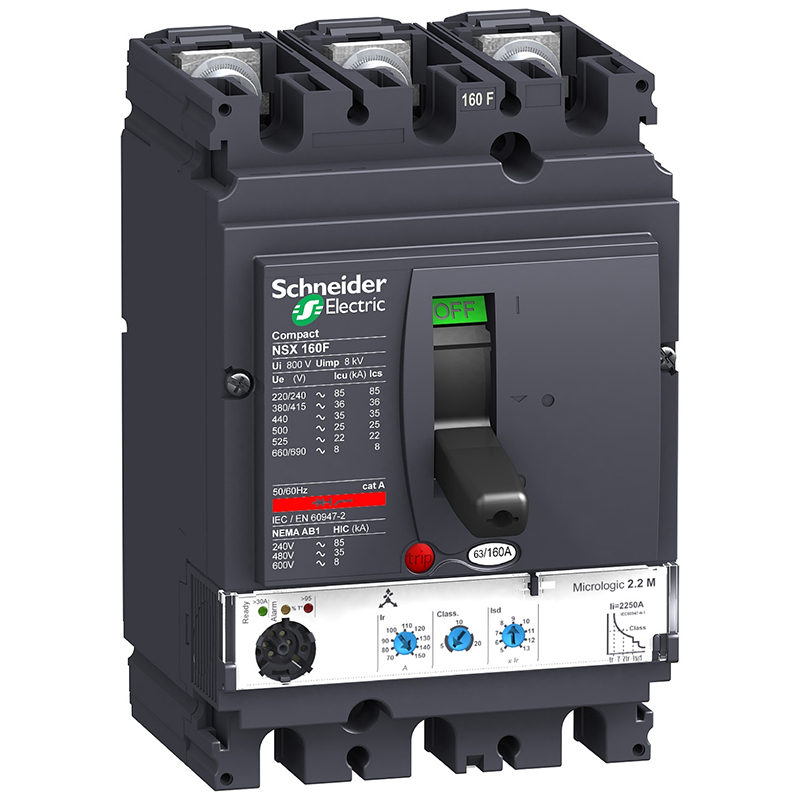

Compact NSX
|
|
| Ürün serisi |
ComPact NSX100…250
|
|
| Ürün grubu |
NSX160F
|
|
| Ürün ya da bileşen tipi |
Devre kesici
|
|
| cihaz uygulaması |
Motor
|
|
| Number of poles |
3P
|
|
| korumalı kutup açıklaması |
3t
|
|
| [In] nominal akım |
150 A -de 65 °C
|
|
| [Ue] nominal çalışma voltajı |
690 V AC 50/60 Hz
|
|
| Şebeke tipi |
AC
|
|
| Şebeke frekansı |
50/60 Hz
|
|
| yalıtıma uygunluk |
Yes conforming to EN/IEC 60947-2
|
|
| kullanım kategorisi |
Kategori A
|
|
| [Icu] rated ultimate short-circuit breaking capacity |
10 kA -de 600 V AC 50/60 Hz ‘e uygunUL 508
85 kA -de 240 V AC 50/60 Hz ‘e uygunUL 508 22 kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 35 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 36 kA Icu -de 380/415 V AC 50/60 Hz ‘e uygunIEC 60947-2 8 kA Icu -de 660/690 V AC 50/60 Hz ‘e uygunIEC 60947-2 85 kA Icu -de 220/240 V AC 50/60 Hz ‘e uygunIEC 60947-2 35 kA -de 480 V AC 50/60 Hz ‘e uygunUL 508 30 kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 |
|
| Performance level |
F 36 kA 415 V AC
|
|
| açma birimi adı |
Micrologic 2.2 M
|
|
| açma birimi teknolojisi |
Elektronik
|
|
| açma birimi koruma fonksiyonları |
LSoI
|
|
| Kontrol tipi |
Geçiş
|
|
| Circuit breaker mounting mode |
Sabit
|
