| seri |
TeSys
|
|
|---|---|---|
| ürün adı |

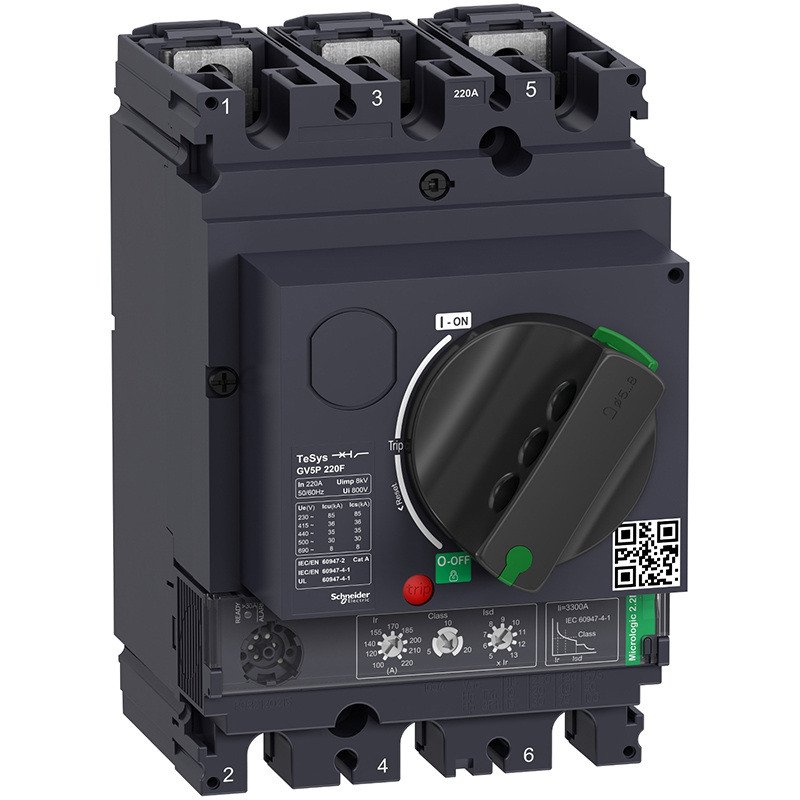

TeSys GV5
|
|
| Ürün grubu |
GV5P
|
|
| Ürün ya da bileşen tipi |
Motor circuit breaker
|
|
| cihaz uygulaması |
Motor protection
|
|
| Koruma türü |
Aşırı yük koruması
Kısa devre koruması Anlık kısa devre koruması Faz dengesizliği Phase loss |
|
| kullanım kategorisi |
Category A conforming to IEC 60947-2
|
|
| Kontrol tipi |
Direct rotary handle
|
|
| yalıtıma uygunluk |
Evet ‘e uygunEN/IEC 60947-2
|
|
| Kutup tanımı |
3P
|
|
| [Ue] nominal çalışma voltajı |
690 V AC 50/60 Hz
|
|
| [In] nominal akım |
220 A at 65 °C
|
|
| kesme kapasitesi |
F 36 kA
|
|
| kesme kapasitesi |
36 kA Icu -de 400/415 V AC 50/60 Hz ‘e uygunIEC 60947-2
30 kA Icu -de 500 V AC 50/60 Hz ‘e uygunIEC 60947-2 8 kA Icu -de 660/690 V AC 50/60 Hz ‘e uygunIEC 60947-2 |
|
| [Ics] nominal hizmet kısa devre kesme kapasitesi |
100 % -de 400/415 V AC 50/60 Hz ‘e uygunIEC 60947-2
100 % at 500 V AC 50/60 Hz conforming to IEC 60947-2 100 % -de 660/690 V AC 50/60 Hz ‘e uygunIEC 60947-2 |
|
| [Ui] nominal yalıtım voltajı |
800 V AC 50/60 Hz ‘e uygunIEC 60947-2
|
|
| [Uimp] nominal darbe dayanım voltajı |
8 kV
|
|
| aşırı gerilim kategorisi |
III
|
|
| açma birimi adı |
Micrologic 2.2 M
|
|
| açma birimi derecesi |
220 A
|
|
| açma birimi teknolojisi |
Elektronik
|
|
| manyetik açma akımı |
3300 A
|
|
| [Isd] kısa süreli açma ayarı aralığı |
5…13 x Ir adjustable 9 settings
|
|
| termal koruma ayar aralığı |
100…220 A adjustable 9 settings
|
|
| asiri yük açma sinifi |
Class 5 ‘e uygunIEC 60947-4-1
Sınıf 10 ‘e uygunIEC 60947-4-1 Sınıf 20 ‘e uygunIEC 60947-4-1 |
|
| faz arızası hassasiyeti |
Evet ‘e uygunIEC 60947-4-1
|
|
| Mekanik dayanıklılık |
20000 cycles
|
|
| elektrik dayanıklılığı |
10000 cycles için AC-3 -de 400/415 V In
|
|
| maksimum çalışma oranı |
25 cyc/h
|
|
| nominal görev |
Sürekli
|
|
| kutup başına güç dağılımı |
17,6 W
|
