range of product |
Altivar 71
|
|
---|---|---|
product or component type |
Variable speed drive
|
|
product specific application |
Complex, high-power machines
|
|
component name |
ATV71
|
|
motor power kW |
22 kW, 3 phases at 380…480 V
|
|
motor power hp |
30 hp, 3 phases at 380…480 V
|
|
maximum motor cable length |
100 m shielded cable
200 m unshielded cable |
|
power supply voltage |
380…480 V – 15…10 %
|
|
network number of phases |
3 phases
|
|
line current |
42 A for 480 V 3 phases 22 kW / 30 hp
50 A for 380 V 3 phases 22 kW / 30 hp |
|
EMC filter |
Integrated
|
|
assembly style |
With heat sink
|
|
apparent power |
32.9 kVA at 380 V 3 phases 22 kW / 30 hp
|
|
prospective line Isc |
22 kA for 3 phases
|
|
nominal output current |
40 A at 4 kHz 460 V 3 phases 22 kW / 30 hp
48 A at 4 kHz 380 V 3 phases 22 kW / 30 hp |
|
maximum transient current |
72 A for 60 s 3 phases 22 kW / 30 hp
79.2 A for 2 s 3 phases 22 kW / 30 hp |
|
Output frequency |
0.1…599 Hz
|
|
nominal switching frequency |
4 kHz
|
|
switching frequency |
1…16 kHz adjustable
4…16 kHz with derating factor |
|
asynchronous motor control profile |
ENA (Energy adaptation) system for unbalanced loads
Flux vector control (FVC) with sensor (current vector) Voltage/frequency ratio (2 or 5 points) Sensorless flux vector control (SFVC) (voltage or current vector) |
|
type of polarization |
No impedance for Modbus
|

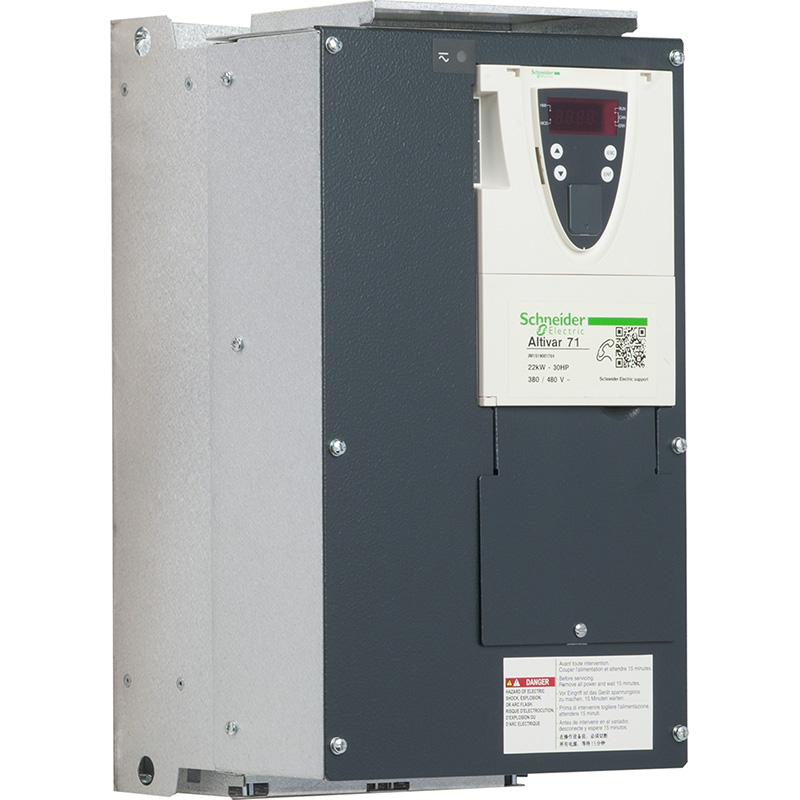

Schneider ATV71HD22N4 22kW Hız Kontrol Cihazı
Kategoriler: Hız Kontrol Cihazları, Motor Yol Verme Çözümleri, Tüm Ürünler
Etiketler: 22kw, 22kw cihazı, 22kw hız, 22kw kontrol, atv71hud22n4, atv71hud22n4 22kw, atv71hud22n4 cihazı, atv71hud22n4 hız, atv71hud22n4 kontrol, cihazı, hız, hız cihazı, hız kontrol, kontrol, kontrol cihazı, schneider, schneider 22kw, schneider atv71hud22n4, schneider atv71hud22n4 22kw hız kontrol cihazı, schneider cihazı, schneider hız, schneider kontrol
Açıklama
Ek bilgi
Markalar | Schneider |
---|
Genel Bilgi
Güncellenecektir..
