range of product |
Altivar Process ATV600
|
|
---|---|---|
product or component type |
Variable speed drive
|
|
product specific application |
Process and utilities
|
|
device short name |
ATV630
|
|
variant |
Standard version
|
|
product destination |
Synchronous motors
Asynchronous motors |
|
EMC filter |
Integrated with 50 m conforming to EN/IEC 61800-3 category C3
|
|
IP degree of protection |
IP00 conforming to IEC 61800-5-1
IP00 conforming to IEC 60529 IP21 (with kit VW3A9112) conforming to IEC 61800-5-1 IP21 (with kit VW3A9112) conforming to IEC 60529 |
|
type of cooling |
Forced convection
|
|
supply frequency |
50…60 Hz – 5…5 %
|
|
network number of phases |
3 phases
|
|
[Us] rated supply voltage |
380…480 V – 15…10 %
|
|
motor power kW |
160 kW (heavy duty)
220 kW (normal duty) |
|
motor power hp |
350 hp normal duty
250 hp heavy duty |
|
line current |
397 A at 380 V (normal duty)
324 A at 480 V (normal duty) 296 A at 380 V (heavy duty) 246 A at 480 V (heavy duty) |
|
prospective line Isc |
50 kA
|
|
apparent power |
247 kVA at 480 V (normal duty)
187 kVA at 480 V (heavy duty) |
|
continuous output current |
302 A at 2.5 kHz for heavy duty
427 A at 2.5 kHz for normal duty |
|
maximum transient current |
453 A during 60 s (heavy duty)
470 A during 60 s (normal duty) |
|
asynchronous motor control profile |
Constant torque standard
Variable torque standard Optimized torque mode |
|
synchronous motor control profile |
Permanent magnet motor
Synchronous reluctance motor |
|
Output frequency |
0.0001…0.5 kHz
|
|
speed drive output frequency |
0.1…599 Hz
|
|
nominal switching frequency |
2.5 kHz
|
|
switching frequency |
2.5…8 kHz with derating factor
2…8 kHz adjustable |
|
safety function |
STO (safe torque off) SIL 3
|
|
discrete input logic |
16 preset speeds
|
|
communication port protocol |
Modbus TCP
Ethernet Modbus serial |
|
option card |
Slot A: communication module, Profibus DP V1
Slot A: communication module, Profinet Slot A: communication module, DeviceNet Slot A: communication module, Modbus TCP/EtherNet/IP Slot A: communication module, CANopen daisy chain RJ45 Slot A: communication module, CANopen SUB-D 9 Slot A: communication module, CANopen screw terminals Slot A/slot B: digital and analog I/O extension module Slot A/slot B: output relay extension module Slot A: communication module, Ethernet IP/Modbus TCP/MD-Link Communication module, BACnet MS/TP Communication module, Ethernet Powerlink |

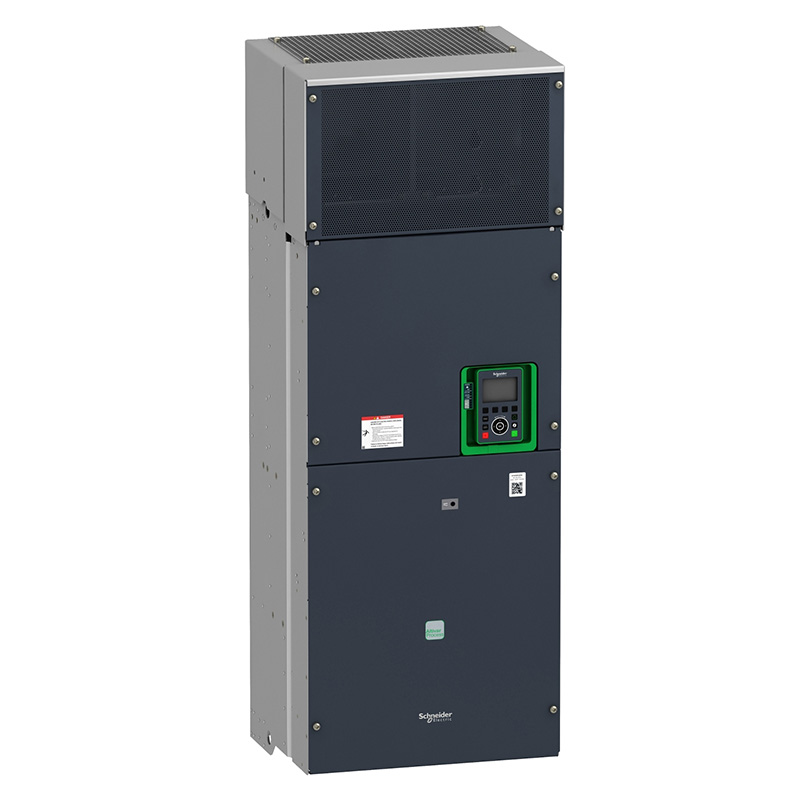

Schneider ATV630C22N4 220kW Hız Kontrol Cihazı
Kategoriler: Hız Kontrol Cihazları, Motor Yol Verme Çözümleri, Tüm Ürünler
Etiketler: 220kw, 220kw cihazı, 220kw hız, 220kw kontrol, atv630c22n4, atv630c22n4 220kw, atv630c22n4 cihazı, atv630c22n4 hız, atv630c22n4 kontrol, cihazı, hız, hız cihazı, hız kontrol, kontrol, kontrol cihazı, schneider, schneider 220kw, schneider atv630c22n4, schneider atv630c22n4 220kw hız kontrol cihazı, schneider cihazı, schneider hız, schneider kontrol
Açıklama
Ek bilgi
Markalar | Schneider |
---|
Genel Bilgi
Güncellenecektir..
