| Genel | Yedi Segment Ekran | ✔ | |
| Şifre Koruması | ✔ | ||
| Akım Trafo Oranı (CTR) | 1 – 5000 | ||
| Gerilim Trafo Oranı (VTR) | 1 – 5000 | ||
| Demand Periyodu | 1-60 min. adjustable | ||
| Bağlantı Tipi | 3F4T, 3F3T | ||
| Dört Bölge Ölçüm | 4 | ||
| Bir Periyottaki Ölçüm Sayısı | 256 | ||
| LCD/Ekran Yenileme Hızı | 1 sec. | ||
| Şebekeler | TT, TN, IT | ||
| Min./Maks./Demand Değerleri | ✔ | ||
| Enerji Ölçümü | Tarife Sayısı | 1 | |
| 1Ø Faz Enerji Ölçümü | ✔ | ||
| 3Ø Faz Enerji Ölçümü | ✔ | ||
| Akım Ölçüm Girişi | Ölçüm Aralığı | 10mA – 6A AC | |
| Aşırı Gerilim Kategorisi | 300 V Cat II | ||
| Gerilim Dalgalanma Ölçümü | 2 kV | ||
| Güç Tüketimi | <0.2 VA | ||
| Aralıklı Aşırı Yük | 100 A for 1 sec. | ||
| 45-65 Hz Arası Örnekleme Frekansı | 12.8 kHz | ||
| Gerilim Ölçüm Girişi | Aşırı Gerilim Kategorisi | 300 V Cat III | |
| Ölçülen Aralık L-N | 1-300 Vrms | ||
| Alçülen Aralık L-L | 2-500 Vrms | ||
| Frekans Ölçüm Aralığı | 45-65 Hz | ||
| Güç Tüketimi | <0.1 VA | ||
| 45-65 Hz Arası Örnekleme Frekansı | 12.8 kHz | ||
| Güç Kalite Ölçümleri | Akım ve Gerilim Fazları İçin Harmonikler | Up to 31st | |
| THD – Gerilim (% olarak) | ✔ | ||
| THD – Akım (% olarak) | ✔ | ||
| Diğer Ölçümler | Çalışma Saati (Yük Altında Çalışma Süresi) | ✔ | |
| Açık Kalma Saati (Yüksüz Açık Kalma Süresi) | ✔ | ||
| Kesinti Sayacı (Güç Kesintileri Sayısı) | ✔ | ||
| Ölçüm Hassasiyeti | IEC 61557-12’e göre | Toplam Aktif Güç | Class 0.5 |
| Toplam Reaktif Güç | Class 1 | ||
| Toplam Görünen Güç | Class 0.5 | ||
| Toplam Aktif Enerji | Class 0.5 | ||
| Toplam Reaktif Enerji | Class 2 | ||
| Frekans | Class 0.1 | ||
| Akım | Class 0.5 | ||
| Nötr Akım | Class 0.5 | ||
| Gerilim | Class 0.2 | ||
| Güç Faktörü | Class 0.5 | ||
| THDV, THDI | Class 1 | ||
| IEC 62053-22’e göre | Toplam Aktif Enerji | Class 0.5S | |
| IEC 62053-23’e göre | Toplam Reaktif Enerji | Class 2 | |
| Giriş ve Çıkışlar | Alarm Röle Çıkışları | Tipi | |
| Maks. Anahtarlama Akımı | 10 A | ||
| Besleme | Gerilim | AC | 85-300V |
| DC | 85-300V | ||
| Tüketim | AC | <6VA | |
| DC | <3W | ||
| Besleme | Frekans | 45-65Hz | |
| Zaman Kayıtlı Veri Depolama | Min./Maks./Ort. Değerler | Saatlik Kayıtlar | |
| Günlük Kayıtlar | |||
| Aylık Kayıtlar | |||
| Zaman Kayıtlı Veri Depolama | Demand | ||
| Mekanik Özellikler | Ağırlık (g) | 272 g | |
| Koruma Sınıfı | Front IP40 / Rear IP20 | ||
| Montaj Şekli | Panel Mount | ||
| Kablo Kesitleri | Besleme, Gerilim, Akım, Röle Çıkışları | Yüksüklü: | 2.5mm² – 14AWG |
| Yüksüksüz: | 4mm² – 12AWG, 2×1.5mm² – 2x16AWG | ||
| Ortam Koşulları | Çalışma Sıcaklığı | -20°C +70°C | |
| Depolama Sıcaklığı | -30°C +80°C | ||
| Bağıl Nem (Yoğuşmasız) | Max. 95% | ||
| EMC-EMI | IEC 61010-1’e göre 300 VAC CAT II | ✔ | |
| EN 55011/A1:2010, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN61000-4-11 | ✔ | ||
| Şemalar | Şebeke Bağlantısı | ||
| Dijital I/O ve Alarm Çıkış Bağlantıları | |||
| 3CT ile 3 Tel | |||
| 3CT ile 4 Tel | |||
| 2CT ile 3 TelNOTE: CT’ler harhangi bir faza bağlanabilir. Şekilde Faz-1 ve Faz-3’e bağlanmışlardır. | |||
| 1CT ile tek faz NORE: CT ve VT herhangi bir faza bağlanabilir. Şekilde Faz-1’e bağlanmışlardır. | |||
| Dijital Çıkış Bağlantısı | |||
| Dijital Giriş Bağlantısı | |||
| Alarm Çıkış Bağlantısı | |||
| Analog Çıkış Bağlantısı | |||
| Genel | |||

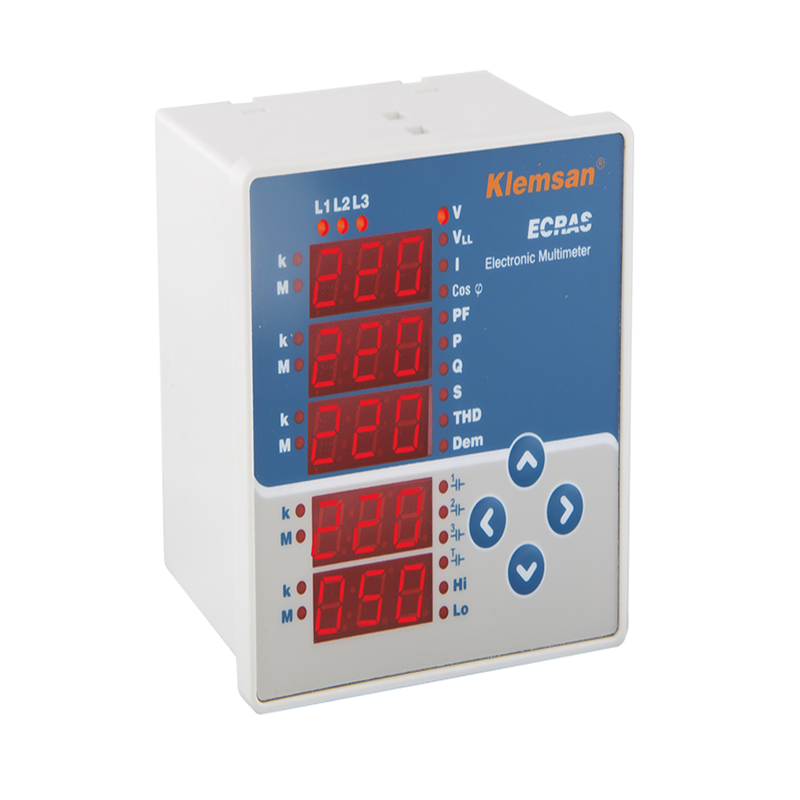

Klemsan 606210 Enerji Kalitesi Analizi,Elektronik Multimetre
Açıklama
Ek bilgi
| Markalar | Klemsan |
|---|
Genel Bilgi
Güncellenecektir..
