| Genel | LCD Ekran | ✔ | |
| Dil Desteği | Turkish | ||
| Şifre Koruması | ✔ | ||
| Akım Trafo Oranı (CTR) | 1 – 5000 | ||
| Gerilim Trafo Oranı (VTR) | 1 – 5000 | ||
| Demand Periyodu | 1-60 min. adjustable | ||
| Bağlantı Tipi | 3F4T, 3F3T | ||
| Dört Bölge Ölçüm | 4 | ||
| Bir Periyottaki Ölçüm Sayısı | 256 | ||
| LCD/Ekran Yenileme Hızı | 1 sec. | ||
| Şebekeler | TT, TN, IT | ||
| Min./Maks./Demand Değerleri | ✔ | ||
| Enerji Ölçümü | Tarife Sayısı | 2 | |
| 1Ø Faz Enerji Ölçümü | ✔ | ||
| 3Ø Faz Enerji Ölçümü | ✔ | ||
| Akım Ölçüm Girişi | Ölçüm Aralığı | 10mA – 6A AC | |
| Aşırı Gerilim Kategorisi | 300 V Cat II | ||
| Gerilim Dalgalanma Ölçümü | 2 kV | ||
| Güç Tüketimi | <0.2 VA | ||
| Aralıklı Aşırı Yük | 100 A for 1 sec. | ||
| 45-65 Hz Arası Örnekleme Frekansı | 12.8 kHz | ||
| Gerilim Ölçüm Girişi | Aşırı Gerilim Kategorisi | 300 V Cat III | |
| Ölçülen Aralık L-N | 1-300 Vrms | ||
| Alçülen Aralık L-L | 2-500 Vrms | ||
| Frekans Ölçüm Aralığı | 45-65 Hz | ||
| Güç Tüketimi | <0.1 VA | ||
| 45-65 Hz Arası Örnekleme Frekansı | 12.8 kHz | ||
| Güç Kalite Ölçümleri | Akım ve Gerilim Fazları İçin Harmonikler | Up to 31st | |
| THD – Gerilim (% olarak) | ✔ | ||
| THD – Akım (% olarak) | ✔ | ||
| Diğer Ölçümler | Çalışma Saati (Yük Altında Çalışma Süresi) | ✔ | |
| Açık Kalma Saati (Yüksüz Açık Kalma Süresi) | ✔ | ||
| Kesinti Sayacı (Güç Kesintileri Sayısı) | ✔ | ||
| Ölçüm Hassasiyeti | IEC 61557-12’e göre | Toplam Aktif Güç | Class 0.5 |
| Toplam Reaktif Güç | Class 1 | ||
| Toplam Görünen Güç | Class 0.5 | ||
| Toplam Aktif Enerji | Class 0.5 | ||
| Toplam Reaktif Enerji | Class 2 | ||
| Frekans | Class 0.1 | ||
| Akım | Class 0.5 | ||
| Nötr Akım | Class 0.5 | ||
| Gerilim | Class 0.2 | ||
| Güç Faktörü | Class 0.5 | ||
| THDV, THDI | Class 1 | ||
| IEC 62053-22’e göre | Toplam Aktif Enerji | Class 0.5S | |
| IEC 62053-23’e göre | Toplam Reaktif Enerji | Class 2 | |
| Giriş ve Çıkışlar | Alarm Röle Çıkışları | Çıkış Sayısı | 2 |
| Tipi | NO (SPST) | ||
| Maks. Anahtarlama Akımı | 10 A | ||
| Maks. Anahtarlama Gerilimi | 250 VAC | ||
| Maks. Anahtarlama Gücü | 1250 VA | ||
| Dijital Girişler | Giriş Sayısı | 2 | |
| Minimum Sayım Frekansı | 100 Hz, 10 ms | ||
| Giriş Tipi | Dry Contact | ||
| İzolasyon Seviyesi | 5000 Vrms | ||
| Dijital Çıkışlar | Çıkış Sayısı | 2 | |
| Tipi | Transistör | ||
| Gerilim Anahtarlama Aralığı | 5-30 VDC | ||
| Minimum Anahtarlama Frekansı | 20 Hz, 50 ms | ||
| İzolasyon Seviyesi | 5000 Vrms | ||
| Analog Çıkışlar | Çıkış Sayısı | — | |
| Çıkış Aralıkları 0-5 V, 0-10 V, -5-5 V, -10-10V, 0-20 mA, 4-20 mA | — | ||
| İzolasyon | — | ||
| Besleme | Gerilim | AC | 85-300V |
| DC | 85-300V | ||
| Tüketim | AC | <4.5VA | |
| DC | <2W | ||
| Besleme | Frekans | 45-65Hz | |
| Zaman Kayıtlı Veri Depolama | Min./Maks./Ort. Değerler | Saatlik Kayıtlar | — |
| Günlük Kayıtlar | — | ||
| Aylık Kayıtlar | — | ||
| Zaman Kayıtlı Veri Depolama | Demand | — | |
| Alarm Kayıtları | — | ||
| İletişim | Protokol | Modbus RTU | |
| Baud Değeri | 1200-57600 bps adjustable | ||
| Parite Numarası | Odd, Even, None | ||
| Stop Bit | 1 | ||
| Adres | 1-247 | ||
| İzolasyon | 2750V RMS | ||
| Mekanik Özellikler | Ağırlık (g) | 378 g | |
| Koruma Sınıfı | Front IP40 / Rear IP20 | ||
| Montaj Şekli | Panel Mount | ||
| Kablo Kesitleri | Besleme, Gerilim, Akım, Röle Çıkışları | Yüksüklü: | 2.5mm² – 14AWG |
| Yüksüksüz: | 4mm² – 12AWG, 2×1.5mm² – 2x16AWG | ||
| Dijital I/O, RS485, Analog Çıkışlar | Yüksüklü: | 1.5mm² – 16AWG | |
| Yüksüksüz: | 1.5mm² – 16AWG, 2×0.75mm² – 2x18AWG | ||
| Ortam Koşulları | Çalışma Sıcaklığı | -20 to +70°C | |
| Depolama Sıcaklığı | -30 to +80°C | ||
| Bağıl Nem (Yoğuşmasız) | Maks. 95% | ||
| EMC-EMI | IEC 61010-1’e göre 300 VAC CAT II | ✔ | |
| EN 55011/A1:2010, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN61000-4-11 | ✔ | ||
| Genel | |||

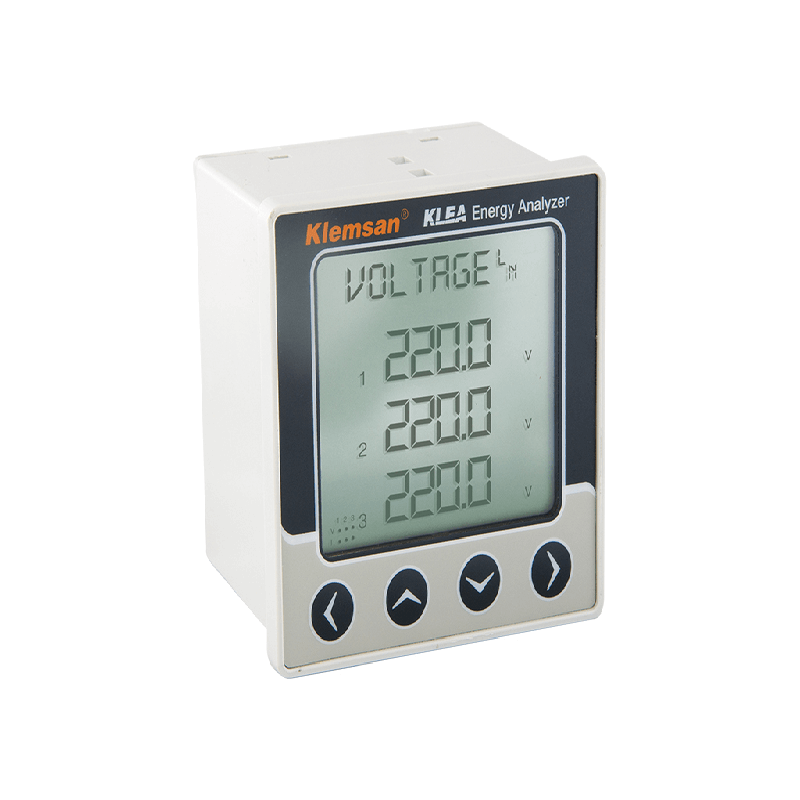

Klemsan 606161 Enerji Kalitesi Analizi,Enerji Analizörler
Açıklama
Ek bilgi
| Markalar | Klemsan |
|---|
Genel Bilgi
Güncellenecektir..
